Wir freuen uns mit der YO! unseren ersten Bausatz unter dem Label fineKLANG anbieten zu können.

Als erstes möchte ich das Konzept von fineKLANG-Bausätzen
kurz erläutern.


Unter dem Label fineKLANG möchten wir hochwertige, sehr gründlich entwickelte "fast fertig Bausatze" anbieten, welche einfache und schnelle Montage mit optimalem Endergebnis ermöglichen.

Dafür erhalten Sie von uns weitgehend vorbereitete Bauelemente wie lackierte Schallwände, konfektionierte Kabelsätze und Dämmmaterial, verlötete Frequenzweichen oder auf Wunsch fertig montierte und lackierte Gehäuse.


Jeder fineKLANG -Lautsprecher erfüllt Maßstäbe in Design und Klang für den anspruchsvollen Musikliebhaber ohne das Budget allzusehr anzustrengen.



Doch nun wollen wir über die
YO! sprechen ...

Das Konzept der YO!

Mit der YO! ist es unser Ziel einen Lautsprecher anzubieten, welcher sowohl als Regallautsprecher, auf dem Desktop oder auf Lautsprecherständern in Räumen bis 20 qm eine audiophile Musikwiedergabe bietet.

Neben dem hochwertigem Design liegt das Hauptaugenmerk natürlich darauf ein perfekt abgestimmtes Gesamtsystem mit hoher Nachbausicherheit zu entwerfen. Für uns sind nicht nur eine neutrale Wiedergabe wichtiger Faktor bei der Abstimmung, sondern auch Lebhaftigkeit, Detailverliebtheit und eine faszinierende räumliche Abbildung des Musikgeschehens.

Der Lautsprecher muss Spaß machen.

Die Chassis

Für die YO! viel unsere Wahl auf einen Tieftöner mit einer polymerbeschichteten, schwarz eloxierten Aluminiummembrane mit 1"- Langhubschwingspule.
Der Antrieb der Membrane erfolgt über ein sehr kräftiges Magnetsystem mit
100 mm Durchmesser, welches der
YO! einen Wirkungsgrad von fast 85 dB/2,8 V/m beschert. Die günstigen Parameter des W9608AL ermöglichen in seinem 8 Litergehäuse eine tiefreichende Basswiedergabe bis hinunter zu 44 Hz .

Im Hochton übernimmt der Air Motion Transformer T42AMT die Wiedergabe.
Seine Abstrahlcharackteristik wird durch einen optimierten Waveguide ,
welcher in die Frontplatte integriert ist, perfekt unterstützt.

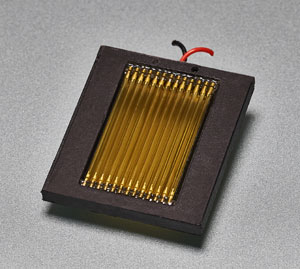

Membrane des Air Motion Transformers
Die Schallwand

Ein besonderes Augenmerk legten wir auf die Entwicklung der Schallwand der YO! um die Abstrahlcharakteristik zu optimieren.
Die Schallwand wird aus 22 mm MDF, im 3D-Verfahren CNC gefräst und in weiß oder schwarz lackiert ,geliefert. Das Oberflächenfinish in edlem, seidenglänzenden Strukturlack verleiht dem Design ein markantes Erscheinungsbild.

Das Rundstrahlverhalten des AMT-Hochtöners wird durch ein optimiertes Waveguide und großen seitlichen Verrundungen perfekt an den Tieftöner angepaßt. Dies ist einer der Schlüssel für die außergewöhnliche räumliche Abbildungsleistung der
YO!

Die Chassis werden vormontiert geliefert und der AMT wird durch einen dünnen akustischen Schaumstoff vor UV-Strahlung und Staub geschützt. Der ebenfalls von hinten montierte Tieftöner kann durch diese Montageart besonders frei schwingen,
da rückseitig kein Schallwandausschnitt die Schallströmung behindert.

Um auch die Verwendung als Regallautsprecher zu ermöglichen, wurde die Bassreflexöffnung nach vorne verlegt.
Durch diese Position wird die Tieftonwiedergabe mit optimalem Wirkungsgrad unterstützt. Das auf 45 Hz abgestimmte
Reflexrohr ist beidseitig großzügig verrundet, um Strömungsgeräusche auch bei höheren Lautstärken zu minimieren.

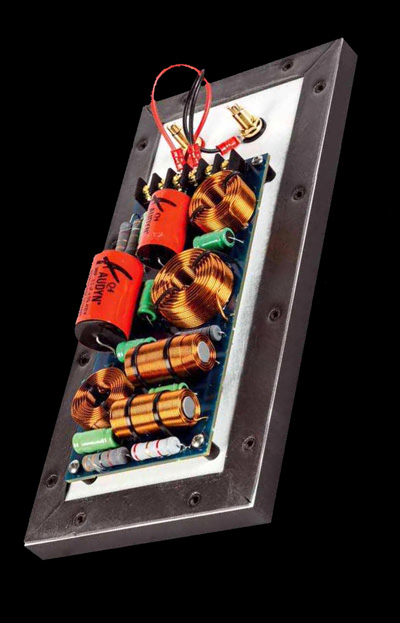

Frequenzweichenplatine
Die Frequenzweiche

Um ein perfektes Zusammenspiel der Lautsprecherchassis zu ermöglichen ist die Abstimmung und Qualität der Frequenzweiche von besonderer Bedeutung. In unzähligen Messungen, Simulationen und Hörtests im AB-Vergleich wurde die Frequenzweiche der Yo! perfektioniert. Final entschieden wir uns für eine steilflankige 18 dB/Oktavweiche mit Trennfrequenz bei 3200 Hz, welche vor allem bei der vertikalen Abstrahlungscharakteristik Vorteile brachte. Durch die steilflankige Filterauslegung und nah beieinanderliegenden Schallentstehungsorten des Tief- und Hochtöners sind Interferenzerscheinungen in der vertikalen Achse minimal.

Ein weiterer Vorteil des steilflankigen Filters liegt in der Reduzierung von Verzerrungen und der Erhöhung der Belastbarkeit der
YO!.
Der AMT  wird durch die 18 dB/Oktav Schaltung sauber von tieffrequenten Schallanteilen getrennt und die unvermeidbaren Membranresonanzen der Aluminim-Hartmembrane werden ebenfalls elliminiert.

Korrekturglieder begradigen kleine Unregelmäßigkeiten des Frequenzgangs zu einer außerordentlich ausgeglichenern Wiedergabe im gesamten Frequenzspekrum.

Die bestückte Frequenzweichenplatine wird auf der Rückwand vormontiert geliefert, so dass Verdrahtungsfehler ausgeschlossen werden können.

Die Kabelanschlüsse erfolgen sauber und sicher mit vor-konfektionierten Kabeln an der Schraubleiste der Platine bzw. an den vergoldeten und gekapselten Polklemmen.

Besonderes Augenmerk legten wir auf hochwertige MKP-Kondensatoren und Backlackluftspulen im Signalweg der Lautsprecherchassis. Alle Widerstände wurden als engtolerierte Metalloxydwiderstande ausgeführt.
Dämpfungsplan
Die Dämpfung

Ein weiteres wichtiges Detail bei der Entwicklung eines Lautsprechers ist die optimale Dämpfung von unerwünschten Schallanteilen. Durch paralelle Wände enstehen stehende Wellen bei bestimmten Wellenlängen, welche sich dann als Resonanzen ausprägen. Außerdem dringen die rückwärtigen Schallanteile des Tieftöners besonders über die dünne Membrane zeitversetzt nach außen. Dort vermischen sie sich phasenverschoben mit dem Direktschall der Lautsprecherschassis und verursachen durch Interferrenzen Unregelmäßigkeiten im Amplitudengang.

Um diese Schallanteile weitgehend zu elliminieren, ohne aber die Tiefbasswiedergabe einzuschränken, setzten wir auf das hightech Dämpfungsmaterial Basotect von BASF. Dieses Material besteht aus Melaninharz und hat eine besondere Struktur , welches eine sehr hohe Eindringtiefe des Schalls in das dämmende Material ermöglicht.

In der
Yo! werden selbstklebende, vorgeschnittene Basotectblöcke bis zu einer Stärke von 50 mm verwendet. Dadurch können Schallanteile im Inneren des Gehäuses bis zu Frequenzen hinunter zu 300 Hz effizient eingedämmt werden. Hierdurch werden auch durch die Bassreflexöffnung austretenden Mittelton-Schallanteile nachhaltig reduziert.

Das Ergebnis dieser Bemühungen ist eine außergewöhnlich klare und saubere Mittetonwiedergabe, welche sich ganz besonders bei der Stimmwiedergabe auszeichnet.

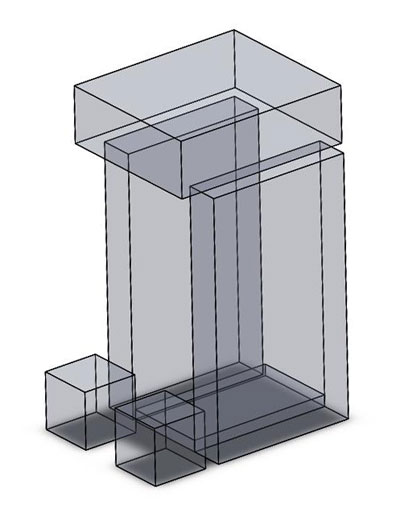

Dämpfungsaufbau der YO!
Korpus
Der Korpus

Optional bieten wir fertig verleimte und lackierte Gehäusekorpuse für die YO! an.

Als Material wird 16 mm starkes und auf Gehrung geschnittenes MDF verwendet. Der Korpus besitzt einen Schraubrahmen mit je 12 Gewindeeinsätzen aus Messing und passenden Inbusschrauben in silber oder schwarz, auf den die Rückwand luftdicht verschraubt wird.

Als Oberflächen bieten wir als günstigste Variante schwarzen oder weißen seidenglänzenden, strukturierten Lack an.

Wer es hochwertiger haben möchte kann auch auf edel furnierte Gehäuse zurückgreifen, welche wahlweise mit extra matter, seidenglänzender oder hochglänzender 2K -Klarlackoberfläche versiegelt werden.

Der Bausatz kann so in weniger als einer Stunde spielfertig in Betrieb genommen werden, da nur noch das Dämpfungmaterial eingeklebt und die Frontplatte aufgeleimt werden muss.

Eine kleine Falz auf der Rückseite der Front und eine Schattenfuge erleichtern die Montage.

Zum Schluss werden nur noch die Kabel mit der Frequenzweiche verschraubt und abschließend die Rückwand montiert.
Die Messergebnisse

Natürlich müssen sich auch die Messergebnisse sehen lassen können. Auf der Null-Grad-Achse hat die YO! zwischen dem,, für das menschliche Ohr besonders empfindsamen, Frequenzbereich von 100 Hz bis 12 kHz, einen außerordentlich glatten und ausgewogenen Frequenzgang mit einer Linearität von etwa +/- 1,7 dB

Die horizontalen Winkelmessungen zeigen wie gut der Waveguide und die Schallwand mit dem AMT-Hochtöner harmonieren. Wir empfehlen den Lautsprecher etwa 10-15 Grad auf den Hörplatz einzuwinken. Aber auch bei Nichteinwinkelung , z.B. im Regal, ist eine sehr lineare Wiedergabe bis in den Superhochtonbereich gesichert.

Der Impedanzgang weist eine Bassreflexabstimmung von 45 Hz aus. Die Nennimpedanz liegt bei vier Ohm (bei 60 Hz) und liegt im Mittel bei knapp über 5 Ohm. Auch bei der Übergangsfrequenz steigt die Impedanz nicht übermäßig an (etwa 10 Ohm bei 1500 Hz), so dass auch ein Betrieb an einer Röhrenendstufe vielversprechend ist.

Am Impedanzkurvenverlauf kann man auch gut die Wirkung der Korrekturglieder erkennen.

Beim Test der Klang + Ton (3/2020) wurden sehr gute Verzerrungswerte bei 85 dB/1m und 95 dB/1m ermittelt.

Diese liegen oberhalb 300 Hz bei 85 dB/1m unter 0,5 %  K2 bzw. unter 0,25% K3.

Bei 95 dB/1m steigen die Verzerrungen nur moderat an. Oberhalb von 300 Hz liegen diese immer noch unterhalb von 0,5 %  (bis auf eine schmalbandige K3 Spitze bei 2,8 kHz von 0,7%) ,

Der Wirkungsgrad liegt bei ca. 84 dB/ 2,8V/1m, einem bei dieser Lautsprechergröße normalem Wert.

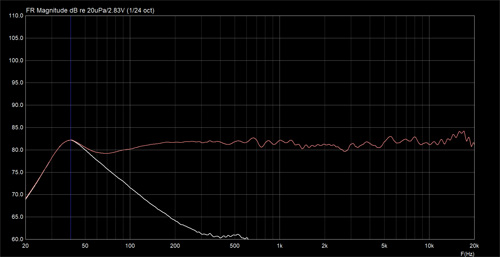

Frequenzgang 0 Grad 100 cm Abstand mit BR-Frequenzgang

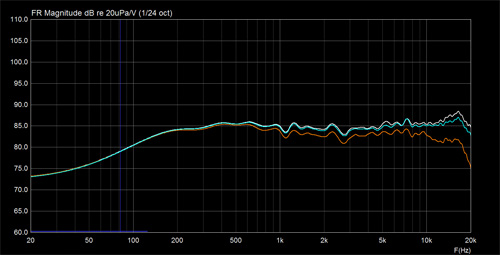

Winkelmessung
Winkelmessungen ohne BR horizonal 0 Grad, 15 Grad und 30 Grad in 80 cm Abstand

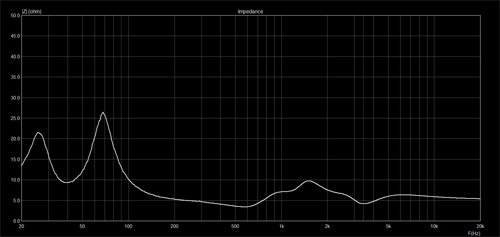

Impedanzgang
Der Bausatz

Zum Konzept der YO! gehört auch ein Bausatzangebot, welches eine sehr hohe Nachbausicherheit bietet. Dies garantiert dem Kunden nicht nur einen fehlerfrei funktionierenden Lautsprecher , sondern wird auch den Wiederverkaufswert eines Fertiglautsprechers ermöglichen.

Aber wer will ernsthaft eine
YO! wieder her geben ...

Wenn man auch auf die optional erhältlichen Fertiggehäuse zurück greift, braucht für die Montge der
YO! Nur noch einen Schraubendreher, etwas Klebeband und einen 4mm Inbusschlüssel.

Der Rest des Bausastzes ist von uns so vorbereitet, dass man schon nach etwa einer Stunde den Lautsprecher seiner Bestimmung zuführen kann und seine Lieblingsmusik neu entdecken kann.

So ist nicht nur die Frequenzweiche schon fachgerecht verlötet und auf der Rückwand montiert, sondern alle Anschlußkabel mit CE-gerechten Kabelschuhen ausgeführt.

Die YO! ist für den Kunden eine lötfreie Angelegenheit!

Das Dämmaterial wird nach Plan nur noch in das Gehäuse geklebt, die Front auf den Korpus verleimt und die Kabel angeschlossen. Dann nur noch die Rückwand mit den 12 Inbusschrauben einschrauben und ab geht es ...
Der Klang

Alle tollen Details sind nutzlos, wenn am Ende das Klangerlebnis ausbleiben sollte. Das ist keine neue Weisheit. Aber es liegt uns fern der Verlockung des Eigenlobs zu verfallen ... auch wenn diese Verlockung groß ist. Wir schickten daher die YO! zum Fachmagazin Klang + Ton des Briedenverlages. Dort beschäftigten sich die beiden Redakteure Thomas Schmidt und Holger Barske mit der YO! Noch vor der Veröffentlichung des Magazins schrieben mir beide Redakteure dass die YO! in Ihren Augen ein hervorragender Lautsprecher sei. Das hat uns natürlich gut getan und wir warteten gespannt auf den Artikel über die YO!


Wir bemühen uns um die Freigabe des Artikels, um ihn als PDF-Download anbieten zu können. Bis dahin kann ich aber ein paar besonders Schmeichelhafte Auszüge zitieren. So schreibt Holger Barske über die
YO!

>>Sein Anspruch an das eigene Tun ist ein erfreulich hoher. ... Schon jetzt kann ich verraten, dass das (der Bausatz) ganz eindeutig das Schnäppchen in dieser Ausgabe ist: ... Vor dem Resultat muss ich ohne Wenn und Aber meinen Hut ziehen: Das ist eine auf den Punkt abgestimmte Box. <<

>>In Sachen Amplitudenverlauf gibt sich die
YO! ohne Fehl und Tadel. Der Bass setzt zwar schon ab 300 Hz zum sanften Sinkflug ein, reicht aber bis unter 50 Hz. (Anmerk. von uns: dies ist genau so von uns gewollt, um den Roomgain in kleineren Räumen zu kompensieren).
Das Richtstrahlverhalten sieht über den ganzen Frequenzbereich mustergültig aus, der Abfall unter Winkeln erfolgt sehr gleichmäßig. Der per Waveguide unterstützte Hochtöner macht seine Sache sehr gut und schafft die 20 kHz ohne große Probleme. Der Wirkungsgrad dürfte in der Gegend von 84 dB , die Nennimpedanz bei 8 Ohm (Anmerkung: wir geben 4 Ohm an, da dies das Impedanzminimum bei etwa 500 Hz darstellt) . Die Bassreflexabstimmung geriet schön symetrisch (man beachte die beiden Höcker im Schrieb) - saubere Arbeit. Für eine Box in dieser Größe klirrt die
YO! erstaunlich wenig, die Verzerrungsmessungen stellen Ihr bei 85 und 95 dB Schalldruck ein exellntes Zeugniss aus.<<

>>Stimme. Unfassbar. Diese Stimmwiedergabe. So Intensiv, so farbig, so reduziert. Genau so muss er klingen, der gute alte Townes van Zandt ... Die YO! jedenfalls destilliert die Essenz des späten "TvZ" brutal ehrlich und tragisch, das ist Emotion pur. ... ist das ein extrem gefühlvoll abgestimmter Lautsprecher, der extrem überzeugend schafft, einfach nur Musik zu machen. <<

>> Ihre entschlackte , selbstverständliche und auf eine faszinierende Weise natürliche Gangart macht sie zu einem heißen Tip für kleine Räume<<

Das Probehören

Wenn Sie bis hierin gelesen haben, danke ich erst einmal für Ihre Aufmerksamkeit und gehe davon aus, dass Sie die YO! gerne auch einmal selber hören möchten. Sicher fragen sie sich ob und wo das möglich ist.

IWir dürfen ihnen sagen ja, das ist möglich .
.. und zwar bei Ihnen zu Hause
.

Wir wissen zu gut ,dass ein Lautsprecher in jeder Umgebung etwas anders klingt und natürlich auch persönliche Geschmäcker eine Rolle spielen. Außerdem sollte man einen Lautsprecher ausgiebig und mit viel Ruhe Probe
hören, um nicht kurzlebigen Effekten zu verfallen.

Ein guter Lautsprecher sollte bei den unterschiedlichsten Musikstilen gefallen können. Eine gute Aufnahme ist natürlich Grundvorraussetzung
... sorry das bleibt auch mit der
YO! so.

Um aber ein solches Probehören in ganz Deutschland anbieten zu können haben wir ein paar Testlautsprecher fertig gemacht, welche wir Interessenten gegen eine Leihgebühr für bis zu 14 Tagen zur Leihe zuschicken.

Die Leihgebühr beträgt 20,- Euro für eine angebrochene Woche und die maximale Rückerstattung beim Kauf einer
YO! beträgt 40,- Euro für zwei Wochen Testhören.

Der Kunde übernimmt die Versandkosten und muß eine Kautionszahlung von 200,- Euro leisten.

Die genauen Leihbedingungen werden dem Interessenten als PDF zugesandt.

Die
YO! kommt sicher verpackt per Post zum Kunden und muss nur wieder in dem gelieferten Karton zurückgesandt werden.

Na, ist das nicht ein Angebot?

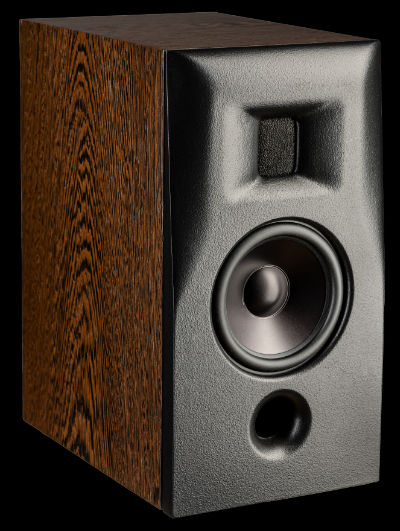

Korpus in Wenge
Technische Daten

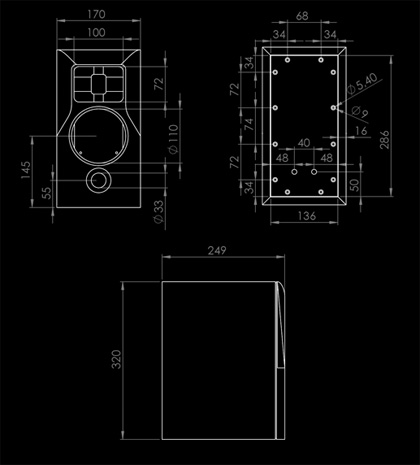

Abmessungen (HxBxT)
Gehäusematerial
Nettovolumen
2-Wege Bassreflex
Trennfrequenz
Flankensteilheit
Frequenzbereich (Hz)
Linearität (100Hz-10 kHz)
Verzerrung K3 oberhalb 300 Hz
bei 85 dB/1m
bei 95 dB/1m
Nennimpedanz
Wirkungsgrad bei2,83 V
Belastbarkeit
Preise

Bausatzpreis:
Gehäuse weiß Strukturlack,seidenglanz: Gehäuse schwarz Strukturlack, seidenglanz Gehäuse weiß/schwarz tiefmatt:
Gehäuse weiß/schwarz hochglanz
Gehäuse Furnier tiefmatt/seidenglanz
Gehäuse Furnier hochglanz

Leihgebühr je Woche das Paar
maximale Rückerstattung der Leihgebühr
Versandkosten (Hin- & Rückversand)



320 x 170 x 249 mm
Mitteldichte Faserplatte
8 Liter

3200 Hz
18 dB/Oktave
44 Hz - 22000 Hz (+/- 3 dB)
+/- 1,75 dB

> 0,25 % (Durchschnitt)
> 0,35% (Durchschnitt)
4 Ohm
84 dB (Durchschnitt)
50 Watt rms



289,- Euro*
150,- Euro*
150,- Euro*
195,- Euro *
250,- Euro*
ab 185,- Euro*
ab 275,- Euro*

20,- Euro*
40,- Euro *
15,- Euro*


* inkl. 19% ges. MwSt.
