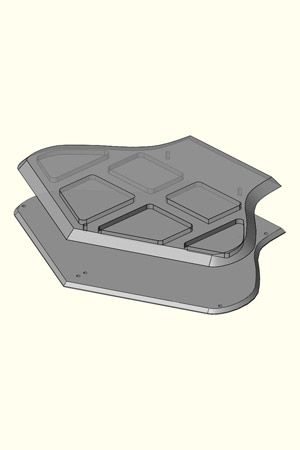

Formdeckel Sub 212

Der Formdeckel Sub 212 wird in zwei Lagen gefertigt. Die
19 mm starke obere Lage ist mit sechs 10 mm tiefen Kammern ausgestattet. Diese werden vor der Verleimung mit Quarzsand ausgefüllt. Diese Sandwichkonstruktion beruhigt Resonanzen äußerst Effektiv.

Maße Sub 500-325:
Höhe 39 mm


Sub 212 Formdeckel für 59,- Euro / Stück

inkl. 19 % MwSt., zuzügl. Versandkosten
PEAK LSV
WOODulo

Wing 250
Wing 350
Wing 450
Sub 212
Eco 150
Eco 200
Eco 250
Eco 300
Eco 350

Magazine
Hobby Hifi
Klang und Ton


HiFi


PA

Top
Sub
Full Range
Monitor

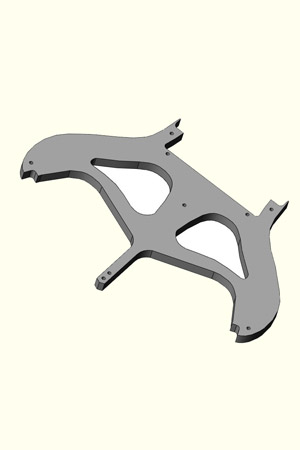

Sub 212 horizontale Versteifung


Die Sub 212 horizontale Versteifung ist als Option für zusätzliche Versteifung der Seitenwände gedacht. Die Durchbrüche sind an beiden Seiten verrundet. Material MDF 25 mm



Sub 212 horizontale Versteifung für 47 Euro / Stück

i
nkl. 19 % MwSt., zuzügl. Versandkosten

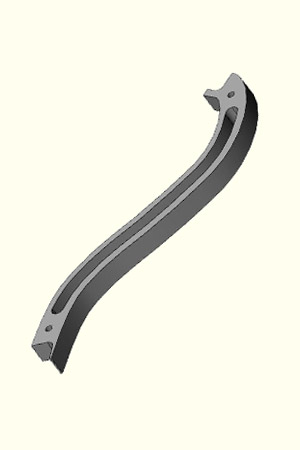

Sub 212 Wandung


Die Sub 212 Wandung baut in Schichten die Seitenwände des Sub 212 auf. Durch präzise CNC-Fertigung werden abschließende Schleifarbeiten minimiert.

Eine 15 mm breite Sandkammer sorgt für maximale Absobtionsqualität. Die Wandstärke beträgt 35 mm und die Module sind 25 mm hoch.

Material MDF.

Sub 212 Wandung für 7,80 Euro / Stück


i
nkl. 19 % MwSt., zuzügl. Versandkosten

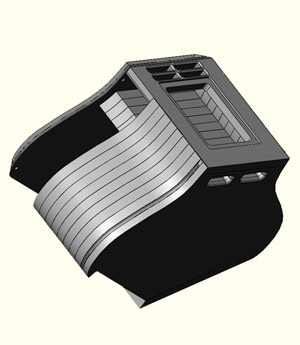

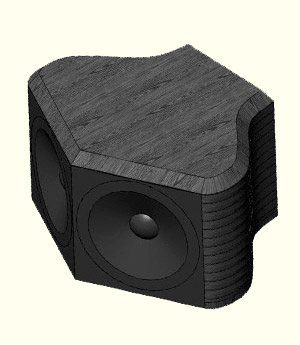

Sub 212

Der Sub 212 ist für moderne Subwooferchassis und Passivmembrane entworfen worden, welche in der Lage sind tiefste Frequenzen, trotz kleiner Volumina, wiederzugeben.

Der Sub 212 hat zwei, je 25mm starke, Schallwände mit einer Breite von 325 mm. Er ist für 10"-12" Chassis ausgelegt.

Außerdem ist eine ventilierte Kammer für Subwoofermodule bis zu einer Einbautiefe von 85 mm (gemessen ab Vorderseite Frontplatte des Subwoofermoduls) vorgesehen. Eine massive Trennwand schützt die Elektronik vor Vibrationen.

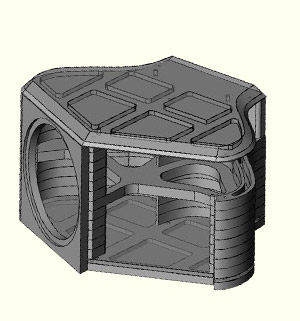

Deckel und Boden sind mit jeweils sechs 10mm tiefen Kammern ausgestattet, welche mit Quarzsand befüllt werden. Die Gesamtstärke des Deckels bzw. des Bodens liegt bei 39 mm. Zusätzliche Versteifungen sorgen für maximale Resonanzarmut des Gehäuses.

Die Seitenwände sind ebenfalls mit Sandkammern ausgefüllt und erreichen eine Gesamtstärke von 35 mm. Zusammen mit der horizontalen Versteifung und einer organischen Ausformung wurde auch hier das Ziel einer größtmöglichen Resonanzarmut erreicht.

Die Frontplatten stehen in einem Winkel von 120 Grad zueinander. Dadurch ergibt sich ein schlankeres Erscheinungsbild und eine geringere Resonanzübertragung zum benachbarten Chassis.
Eine vertikale Versteifung stützt die Front zusätzlich ab und verringert Vibrationen Hierdurch wird eine besser Kraftübertragung der Energie zur Signalerzeugung erzielt.

Das Volumen errechnet sich durch die Anzahl der Schichten und Breite.

Sub 212 ca. 3,40 l /Schicht

Versteifungen etwa 50% Abzug


Maße Sub 212
Breite Front je 325 mm
Breite maximal 730 mm
Breite Rückwand 250 mm

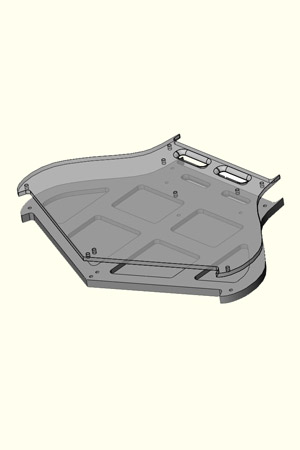

Sub 212 Boden


Der SUB 212 Boden bildet das solide Fundament des Subwoofers. Optional können Bohrungen für Füße oder Spikes eingebracht werden

Der Sub 212 Boden ist, wie der Deckel auch, zweilagig aufgebaut und mit sechs Sandkammern versehen.

Zusätzlich sind zwei Lüftungsöffnungen ausgefräßt, welche zusammen mit den oberen, sich in der Rückwand befindenden Lüftungsöffnungen, durch einen Kamineffekt für optimale Abwärme sorgen
,
Material MDF.


Sub 500-325 Boden für 49 Euro / Stück


i
nkl. 19 % MwSt., zuzügl. Versandkosten

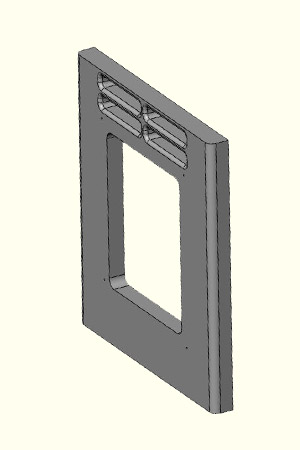

Sub 212 Rückwand



i
nkl. 19 % MwSt., zuzügl. Versandkosten

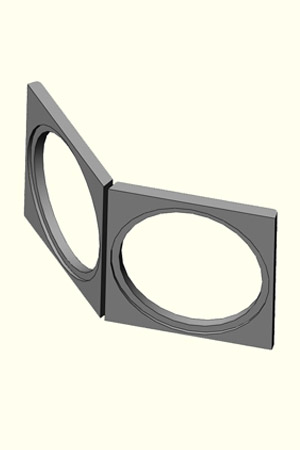

Sub 212 Front


D

i
nkl. 19 % MwSt., zuzügl. Versandkosten

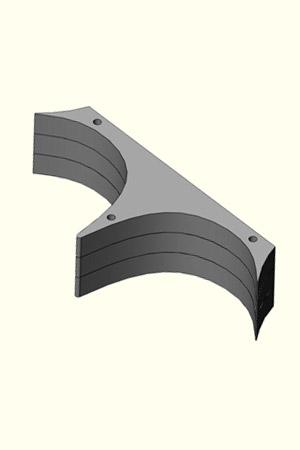

Sub 212 hintere Wandung



i
nkl. 19 % MwSt., zuzügl. Versandkosten

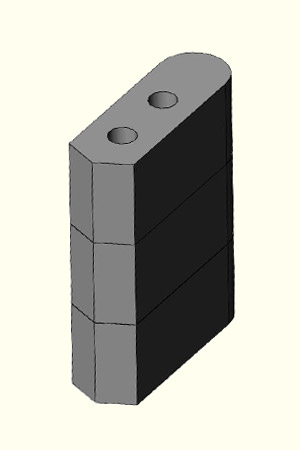

Sub 212 Frontversteifung



i
nkl. 19 % MwSt., zuzügl. Versandkosten
